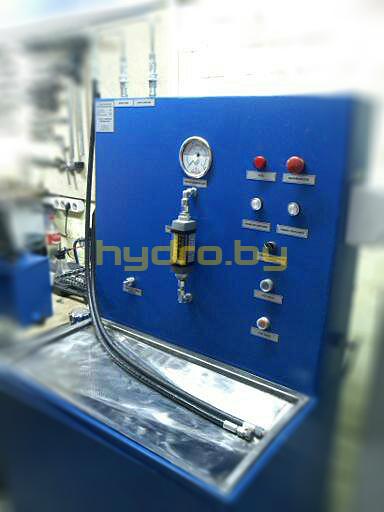

Используется для проведения испытаний и проверки реек под давлением (с регулировкой) от насоса входящего в состав стенда.
С помощью стенда можно выявить такие неисправности как: наружные течи, износ корпуса, износ уплотнительных манжет, износ тефлоновых колец.
Технические характеристики:
| Расход |
м3/час |
| Диапазон измерений расходомера |
0,2…20 |
| Производительность |
л/мин |
| Насоса шестерёнчатого, не более |
10 |
| Давление |
bar |
| Рабочее давление |
100 |
| Электродвигатель |
|
| Частота вращения электродвигателя, об/мин |
1450 |
| Тип – трёхфазный асинхронный |
380 вольт |
| Мощность, кВт |
2,2 |
| Ёмкость бака |
л
|
| Ёмкость гидробака |
60 |
| Габаритные размеры |
мм
|
| Длина |
930 |
| Ширина |
605 |
| Высота |
1750 |
| Условия эксплуатации |
|
| Температура окружающей среды, °С |
0-60 |
| Вязкость жидкостей, мм2/с |
15-350 |
| Вес |
кг
|
| Вес стенда, не более |
220 |
Чертеж с техническими характеристиками и габаритными размерами [скачать]
|
